noix
allonges
kit chainette et manette
pour timons réglables surbaissés
pièces détachées rtn/goett
37
A
LLONGES DE TIMON RÉGLABLES
CODE
TYPE
PTC EA CRANTAGE NOIX
H
7347
ALLONGE
TZ 1600 300
37 A
LTERNÉE
s 0 247
7349
ALLONGE
TX 3500 400
31
A
LIGNÉES
0 290
Repère
3 et 17A
4-6-17B
KIT chainette :
KIT manette et axe :
1 chainette + 1 goupille + anneau
1 manette + 1 axe
Pour timon TX
7356
7358
Pour timon TU et TZ
7357
7359
CODE
TIMON
Ø
A B
Ø
C
Ø
D
Ø
E CRANTAGE
Ø
D2 a maxi
7380
Noix TU 21 31 68 70 62 29 60,7 49°36
7381
N
OIX
TZ 21 37,5 83 82 75 37 76,5 48°35
7382
N
OIX
TZ 21 37,5 83 82 75 37 81,5 48°36
7383
N
OIX
TX 31 55 111 85 110 31 80 46°30

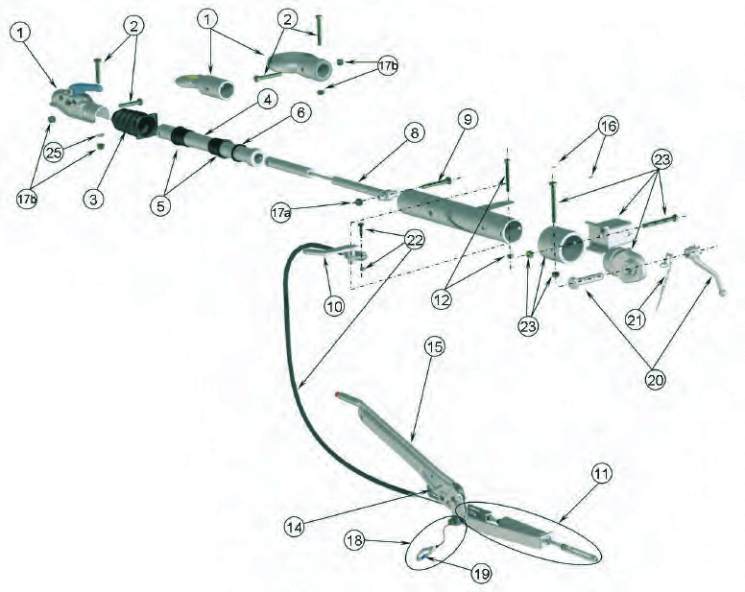

N° DESIGNATION
1- Boite d’attache ou panneau
2- Jeu de vis
3- Soufflet
4- Tube de traction
5- Bague de tube de traction
6- Rondelle PVC
8- Amortisseur
9- Vis
10- Biellette et entretoise
11- Compensateur complet
12- Vis, entretoises et écrou frein
13- Vis, entretoises et écrou frein
14- Secteur cranté
15- Levier de parc
16- Goupilles cannelées de bague
17- Ecrou frein
18- Câble de rupture (avec mousqueton)
Noix alternées
: idem croquis
Noix allongées
: crantage du même côté haut et bas
Repères 3 et 17A 4-6-17B 5-6-16-17B 8-9-17B
10-12
11-18
14-15 18-19
22
TIMONS
RÉGLABLES
SURBAISSÉS
SOUFFLET
DE TÊTE
TUBE DE
TRACTION
JEUX DE
BAGUES
KIT
AMORTISSEUR
KIT
BIELLETTE
KIT
COMPENSATEUR
LEVIER DE
PARC
CÂBLE DE
RUPTURE
KIT CÂBLE
TRANSMISSION
SIMPLEX RA
549 A11S
0406
7315
0409
0404
7326
7360
0427
7319
7377
7375
549 B11S
0406
7315
0409
0403
7326
7360
0427
7319
7377
7375
549 G11S
0407
7316
0408
0402
7327
7361
0427
7319
non
7376
549 F11S
0407
7316
0408
0402
7327
7361
0427
7319
non
7376
