P I È C E S D É T A C H É E S R T N / GO E T T
Repère
3 et 17A
4-6-17B
Kit
KIT chainette :
1 chainette + 1
goupille + anneau
KIT manette et axe :
1 manette + 1 axe
Pour timon TX
7356
7358
Pour timon TU et TZ
7357
7359
Code
Timon Ø A B Ø C Ø D Ø E Crantage Ø D2a maxi
7380
Noix TU 21 31 68 70 62 29 60,7 49°36
7381
Noix TZ 21 37,5 83 82 75 37 76,5 48°35
7382
Noix TZ 21 37,5 83 82 75 37 81,5 48°36
7383
Noix TX 31 55 111 85 110 31 80 46°30
POUR TIMONS RÉGLABLES SURBAISSÉS
KIT CHAINETTE ET MANETTE
NOIX

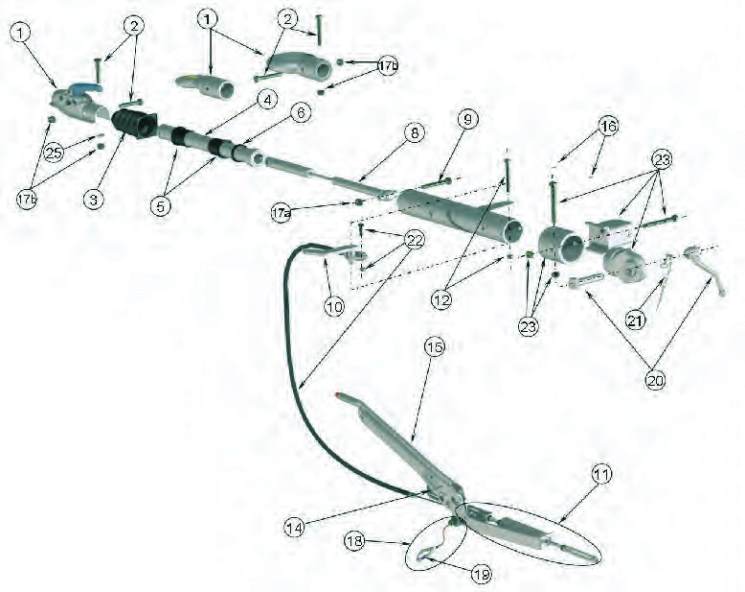

N° DESIGNATION
1- Boite d’attache ou panneau
2- Jeu de vis
3- Soufflet
4- Tube de traction
5- Bague de tube de traction
6- Rondelle PVC
8- Amortisseur
9- Vis
10- Biellette et entretoise
11- Compensateur complet
12- Vis, entretoises et écrou frein
13- Vis, entretoises et écrou frein
14- Secteur cranté
15- Levier de parc
16- Goupilles cannelées de bague
17- Ecrou frein
Repères 3 et 17A 4-6-17B 5-6-16-17B 8-9-17B
10-12
11-18
14-15 18-19
22
TIMONS
RÉGLABLES
SURBAISSÉS
SOUFFLET
DE TÊTE
TUBE DE
TRACTION
JEUX DE
BAGUES
KIT
AMORTISSEUR
KIT
BIELLETTE
KIT
COMPENSATEUR
LEVIER DE
PARC
CÂBLE DE
RUPTURE
1,80 M
KIT CÂBLE
TRANSMISSION
SIMPLEX RA
549 A11S
0406
7315
0409
0404
7326
7360
0427
7319
7377
7375
549 B11S
0406
7315
0409
0403
7326
7360
0427
7319
7377
7375
549 G11S
0407
7316
0408
0402
7327
7361
0427
7319
non
7376
549 F11S
0407
7316
0408
0402
7327
7361
0427
7319
non
7376
